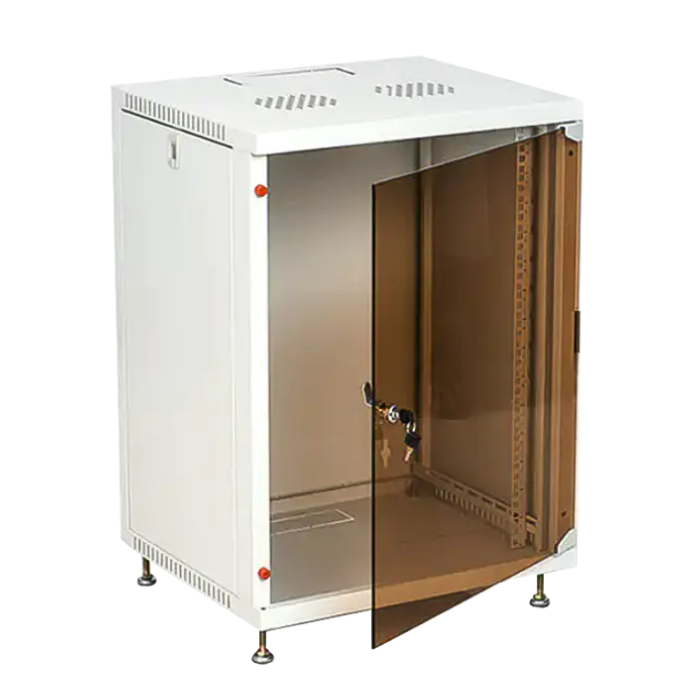

データセンターとサーバールームの設計では、スペースの最適化と熱散逸効率が中心的な考慮事項です。従来の床スタンドキャビネットは安定していますが、多くの場合、多くの地上スペースを占有しますが、 壁に取り付けられたネットワークキャビネット コンパクトな設計、柔軟な展開、効率的な熱散逸により、ますます多くのデータセンターの選択になりつつあります。
比較項目 | 壁に取り付けられたキャビネット | 伝統的な床スタンドキャビネット |
宇宙占領 | 壁に取り付けられたインストール、ゼロフロア職業 | 独立した床面積(600×1000mm)が必要です |
負荷容量 | 高品質のモデルは200kgに達する可能性があります(鋼構造補強) | 通常、500kg-1000kg |
熱散逸効率 | 中空のバックトップファン、より速い熱交換 | エアコンシステムに依存して、高エネルギー消費 |
展開の柔軟性 | 廊下、通路、柱などに設置できます。 | 特別なエリアの計画が必要です |
費用対効果 | 部屋のレンタルエリアを保存し、TCOを削減します | 初期コストが低いが、長期スペースコストが高い |
従来のコンピュータールーム:キャビネットは地面に配置されており、通路はスペースの40%を占めています。
壁に取り付けられたソリューション:
キャビネットは、壁、柱、または天井の下に設置できます
2〜3倍のデバイスの数を同じエリアに展開できます
積み重ね可能なアーキテクチャ:一部のモデルは、シリーズのインストールをサポートしています
ツールフリーの拡張:クイックリリースネジを介してU位置を増やすか減少させる
隠し配線トラフ:従来のキャビネットのケーブル乱雑の30%を減らす
回転可能なケーブル管理ラック:メンテナンスのために機器を分解する必要はありません
ステップ1:位置決めとマーキング
レーザーレベルを使用して、設置の高さを決定します(底部は地面から1.2〜1.8mであることをお勧めします)
拡張ボルト穴の位置をマークします(エラー≤1mm)
ステップ2:ドリルと修正
コンクリートの壁にはM10化学アンカーボルトを使用します
レンガの壁には、壁のネジスチールプレートパッドを使用します
プラスチック膨張チューブを使用しないでください(負荷をかける容量が不十分です)
ステップ3:キャビネットが吊り下げられています
2人が協力して持ち上げ、最初に上部のフックを掛けてから底をロックします
0.1m mのフィーラーゲージを使用して、キャビネットと壁の間のフィットを確認します(ギャップ<2mm)
ステップ4:垂直方向の補正
デュアル軸レベルテスト(前面と背面/左および右の傾き≤1°)
ガスケットによる調整(ステンレス鋼ガスケットは耐性耐性です)
ステップ5:地震補強
地震ゾーンに傾斜鋼線ロープ(直径≥6mm)を取り付ける
滑り止めラバーパッドの厚さ≥5mm
ステップ6:ロードテスト
徐々にカウンターウェイトを増やす(20%→50%→100%)
72時間(≤0.5mm)を継続的に監視します
