ウォールマウントネットワークキャビネット: タイプ、選択および比較ガイド

一般的な種類と特徴

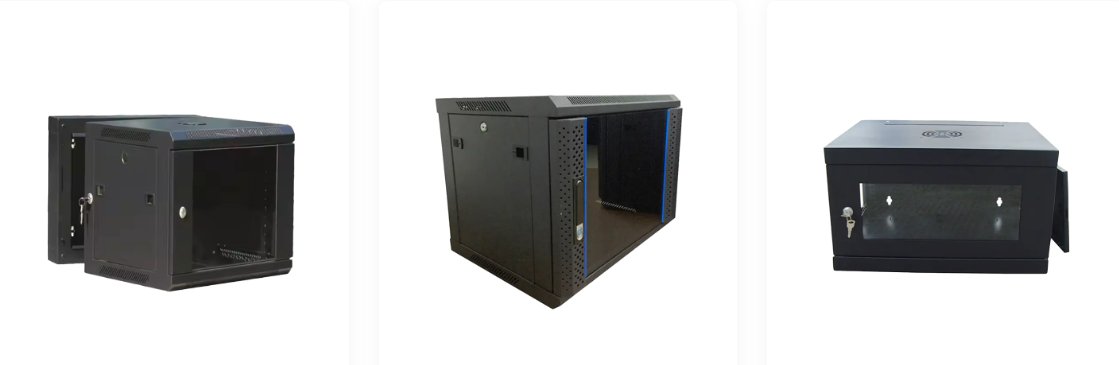

壁面取り付け型ネットワーク キャビネットは通常、ドアの構成と筐体の奥行きによって分類されます。これらは両方とも、機器へのアクセス、換気、キャビネットが対応できるケーブルの緩みに影響します。適切なタイプの選択は、キャビネットにアクセスする頻度と、キャビネットにどれだけの機器を収容する必要があるかによって決まります。

ドアの材質ももう 1 つの際立った特徴であり、機器のステータス ライトを視覚的に監視するのに役立つ場合には強化ガラス製のドアが一般的に使用され、通気や物理的な安全性がより優先される場合には穴あきドアまたは固体金属製のドアが使用されます。キャビネットの奥行きも大きく異なります。奥行きの浅いキャビネットはスイッチやパッチ パネルに適していますが、サーバー、UPS ユニット、または後方に延びる背面ケーブルや電源装置を備えた機器を収容するには深いキャビネットが必要になるためです。

構造と動作原理

壁面取り付け型ネットワーク キャビネットは、固定スチールまたはアルミニウム フレーム、標準の 19 インチ取り付けレール、およびロック可能なエンクロージャを組み合わせて機能し、限られた設置面積内でエアフローとケーブル配線を管理しながら、床からの設定された高さにネットワーク機器を安全に保持します。構造要素は連携して機能するように設計されているため、比較的小さな筐体容積でも機器が整理、冷却、保護されます。

キャビネットの容量は通常、ラック ユニット (U) で表され、一般的な壁面取り付けサイズは、非常にコンパクトな設置の約 4U から、複数のアクティブ デバイスとパッチ パネルをサポートするキャビネットの 15U 以上までの範囲に及びます。壁掛けキャビネットの内部容積は床置きラックよりも小さいため、熱管理は設計上のより重要な考慮事項です。そのため、設置前に、換気開口部、ファン取り付けの規定、およびキャビネットの奥行きをすべて、予想される機器の熱負荷に合わせる必要があります。

適用シナリオと選択基準

壁掛け型ネットワーク キャビネットは、企業のオフィス、公共交通機関のハブ、商業施設、ネットワーク配信ポイント、住宅ネットワーク クローゼット全体に適用され、主に収容するデバイスの数と種類、利用可能な壁面スペース、およびキャビネットにアクセスする必要がある頻度によって選択されます。仕様の段階でこれらの要素を正しく把握することで、不適切な冷却やケーブル管理スペースの不足など、後から発生する問題を回避できます。

U 容量は、将来の拡張の余地を残しつつ、キャビネットに収容できるスイッチ、パッチ パネル、その他のラックマウント デバイスの数を直接決定するため、多くの場合、U 容量が選択の出発点となります。以下の折れ線グラフは、サイト内で接続されているデバイスの数が増加するにつれて、必要なキャビネットの容量がネットワークの複雑さにどのように関連する傾向があるかを示す一般的で代表的なパターンを示しています。これは、新規または拡張設置用の壁掛けキャビネットの範囲を検討する際に役立つコンテキストです。

グラフを確認する前に、実際に必要な容量はサイトの設計、機器のタイプ、計画された冗長性によって異なるため、示されている線は固定された式ではなく一般的な計画パターンを表していることに注意してください。横軸は、小規模な支社から大規模な分散オフィス フロアまで、サイトで接続されているネットワーク デバイスの数の増加を表し、縦軸は、デバイス数の増加に伴う推奨キャビネット U 容量の一般的な傾向を表しています。この線は、非常に小規模なサイトではコンパクトなキャビネットで対応できることが多いのに対し、より高密度の接続ニーズがあるサイトでは通常、キャビネットが物理的にいっぱいになるかなり前に容量を増やす必要がある理由を示しています。

線の上昇傾向は、デバイス密度とキャビネットの容量ニーズの間の一般的な関係を反映していますが、サイトが小規模なブランチ施設からより密度の高い中規模のオフィス フロアに移行するにつれて、推奨容量が若干加速する傾向があるため、曲線は完全な直線ではありません。これは、サイトの密度が高くなると通常、スイッチが増えるだけでなく、パッチ パネル、ケーブル管理アクセサリ、場合によっては小型の UPS ユニットも追加され、これらすべてがデバイス数だけで示唆されるよりも早く U スペースを消費するためです。少数のワークステーションを備えた小規模なブランチ オフィスでは、多くの場合、コンパクトな 6U ～ 9U キャビネットで快適にサービスを提供できますが、より多くの接続デバイスと複数のパッチ パネルを備えた中規模のオフィス フロアでは、通常、12U ～ 15U 以上の構成にステップアップすることでメリットが得られます。短期的な成長を計画する場合、現在のデバイス数に正確にサイジングするのではなく、ある程度の U 容量に余裕のあるキャビネットを選択することが実際的な理由になります。これは、後で大きなキャビネットを改修することは、最初から適切な容量を取り付けるよりも混乱が生じるためです。また、ケーブル管理アクセサリや計画されているファン ユニットによって消費される U スペースも考慮する価値があります。これらによって、アクティブな機器に利用できる有効容量が減少するからです。新しい商業開発や企業のオフィスの成長など、急速な拡大が予想されるサイトでは、一般に、この傾向に示されている推奨範囲の上限で計画する方が適切です。この種のキャパシティ プランニングに関する会話は、プロジェクトの仕様段階で IT インテグレーターと壁掛けネットワーク キャビネットのメーカーまたはサプライヤーとの間で行われる最も一般的な会話の 1 つです。

壁掛けキャビネットと床置きキャビネットの詳細な比較

壁掛け型ネットワーク キャビネットと床置き型ネットワーク キャビネットは、ラックマウント型機器を収容して保護するという同じ一般的な目的を果たしますが、容量、設置面積、設置場所の種類に応じた適合性が大きく異なります。これらの違いを理解することで、購入者は特定の場所に小さめの床置き型キャビネットや特大の壁掛けユニットを指定することを避けることができます。

キャビネット全体のタイプに加えて、さまざまなドアと換気構成にわたる冷却性能も、直接比較する価値のあるもう 1 つの要素です。これは、密閉空間での機器の信頼性に影響を与えるためです。以下のヒートマップは、特定のテスト データセットではなく一般的なエンジニアリング原理に基づいて、3 つの一般的なドア タイプと 3 つの換気構成にわたる相対的なエアフロー パフォーマンスの一般的かつ例示的な比較を示しています。

ヒートマップを確認する前に、実際の熱パフォーマンスは機器の熱出力、室内の周囲温度、設置条件によって異なることに注意してください。そのため、以下のグリッドは、特定の設置に対する保証された冷却仕様ではなく、一般的な相対比較として読む必要があります。このグリッドは、パッシブ換気、単一ファン補助換気、およびデュアルファン補助換気にわたって固体金属ドア、穴あき金属ドア、および強化ガラス ドアを比較しており、濃い色の網掛けは、その組み合わせで一般的により強力な相対的なエアフロー パフォーマンスを表しています。

グリッドに示されている一般的なパターンは、穴あき金属製のドアが、ファンを追加する前であっても穴あきパターンによって継続的な受動的な空気交換が可能であるため、3 つの換気構成すべてにわたって最も強力な相対エアフロー パフォーマンスを一貫して提供するということです。固体金属ドアと強化ガラスドアは、ドア自体ではなくキャビネットフレームに組み込まれた専用の通気開口部に受動的な空気の流れを制限するため、相互に同様の相対的なパフォーマンスを示します。パッシブ換気から単一のファンに移行すると、すべてのドア タイプで顕著な改善が得られます。これは、密閉された壁掛けキャビネット内で自然対流のみに依存する場合と比較して、アクティブな空気の流れがどれだけ貢献するかを反映しています。 2 番目のファンを追加すると、さらに改善されますが比較的小規模であり、空気の流れが主な制限要因でなくなり、熱負荷自体がより重要な変数になると、利益が減少することを示唆しています。複数のアクティブ スイッチや小型 UPS などの高熱出力機器を収容するキャビネットの場合、この比較に基づくと、穴あきドアと少なくとも単一ファンの補助を組み合わせることが合理的な一般的な開始点となります。小型のパッチ パネルと 1 つのスイッチなど、熱出力の低い設備の場合は、多くの場合、固体またはガラスのドアによる受動的換気で十分です。そのため、ドアのタイプは、見た目の好みだけで選択するのではなく、予想される機器の負荷に応じて選択する必要があります。この種のエアフローとドアのタイプの比較は、壁掛けネットワーク キャビネットのメーカーと協力して熱に弱い設置の仕様を最終決定する際の実際的な議論のポイントになります。ドアやファンの構成だけでなく、室内の周囲温度やキャビネットの配置 (直射日光やその他の熱源への近さなど) も考慮する必要があります。

アプリケーション分野全体の業界動向

より多くの分野がネットワークおよび充電インフラストラクチャ用に構造化された密閉型機器ストレージを採用するにつれて、壁掛け型ネットワーク キャビネットの需要は従来の企業オフィスでの使用を超えて拡大しています。以下のグループ化された縦棒グラフは、特定の測定されたデータセットではなく一般的な業界の観察に基づいて、最近数年間にわたる 4 つのアプリケーション セグメントにわたる相対的な需要の伸びを一般的かつ例示的に比較したものです。

成長パターンは地域や市場セグメントによって大きく異なるため、グラフを確認する前に、正確な統計ではなく、一般的な方向性を示す図として読む必要があります。企業のオフィス、公共交通機関のハブ、商業および小売施設、住宅施設の 4 つのセグメントが比較され、それぞれが以前と最近の時点での相対需要指標を表す 2 つのグループ化された列で表示されます。

エンタープライズ オフィス セグメントは、他の 3 つのセグメントに比べて期間間の相対的な成長が緩やかではありますが、壁取り付け型ネットワーク キャビネットの従来の中核アプリケーションとしての地位と一致して、両方の期間を通じて最も高い全体的な需要指標を示しています。公共交通機関のハブは、初期と最近の間で相対的に大きな増加の 1 つを示しており、これは、分散されたスペース効率の高い機器筐体を必要とする駅レベルの接続、乗客情報システム、監視ネットワークへの広範なインフラ投資と一致しています。商業施設と小売施設も同様の成長パターンを示しており、ネットワーク化された POS システム、店内接続、専用の機器室ではなくコンパクトな壁に取り付けられた筐体の恩恵を受けるセキュリティ機器の採用の増加を反映しています。住宅セグメントは 4 つのセグメントの中で最小のベースから始まりますが、比例して大幅な増加を示しており、これは、より多くの世帯が複数の接続デバイス、スマート ホーム システム、および整理された密閉型ケーブル配線の恩恵を受けるホーム オフィス セットアップを採用するにつれて、ホーム ネットワークの複雑さの増大と一致しています。総合すると、このパターンは、エンタープライズ オフィスが絶対的な観点から見て最大のアプリケーション セグメントである一方で、相対的に最も急速な成長を遂げているのは運輸、商業、および住宅セグメントであり、壁掛けキャビネットが指定される環境の範囲を広げていることを示唆しています。この多様化が、メーカーが OEM および ODM 構成オプションをますます提供する理由の 1 つです。これは、運輸、商業、住宅の顧客は、ドアのスタイル、ロックの種類、キャビネットの美観について、標準的な企業オフィスの設置とは異なる要件を持っていることが多いためです。複数のセグメントにサービスを提供する企業にとって、この傾向は、単一の固定キャビネット設計ではなく、さまざまなシナリオに合わせて構成できる柔軟な製品ラインの価値を示しています。

この種の柔軟でシナリオ主導のアプローチは、新興メーカーが壁掛けキャビネットの製品ラインをどのように位置づけるかの中心となっています。 2024 年 2 月に設立され、浙江省寧波市に拠点を置く Ningbo Cixi Communication Technology Co., Ltd. は、ネットワーク キャビネットと充電キャビネットの設計、研究開発、生産、貿易に注力し、通信機器インフラストラクチャのワンストップ ソリューションを提供しています。プロフェッショナルな OEM 壁掛けネットワーク キャビネット メーカーおよび ODM 壁掛けネットワーク キャビネット会社として、このビジネスは社内の設計チームと連携して、ネットワーク データ センター、企業オフィス、公共交通機関のハブ、商業施設、個人住宅にわたる構成ニーズをサポートしており、上記と同様に広がるアプリケーション セグメントの範囲を反映しています。同社は、製品開発アプローチの一環として、インテリジェンスと操作の容易さに引き続き重点を置くとともに、製品の安全性を重視しています。

長期安定稼働のためのメンテナンスガイド

定期検査により、特に熱管理、壁面固定の完全性、およびケーブル構成に関して、壁面取り付け型ネットワーク キャビネットの確実な動作が維持されます。これらはすべて、何年も継続的に使用している間にチェックしないと徐々に劣化する可能性があります。

1. 壁取り付けブラケットと留め具を定期的に検査して、特に重い機器の負荷を保持するキャビネット内でしっかりと固定されていることを確認してください。
2. 換気口とファンフィルターを定期的に掃除して、ほこりが蓄積して空気の流れが妨げられ、内部温度が上昇するのを防ぎます。
3. ファンの故障は、温度関連の問題が現れるまで気付かれない可能性があるため、取り付けられているファンの動作をチェックして機能が継続していることを確認してください。
4. ケーブル管理ルーティングを定期的に見直して、空気の流れを制限し、将来の移動、追加、または変更を困難にする可能性がある過密を防止します。
5. 意図した物理的アクセス制御を維持するために、ドアのロックとヒンジが良好な動作状態を維持していることを確認します。
6. 可能であれば、特に受動的換気が制限されているキャビネットでは、発生する熱の問題を早期に発見するために、キャビネットの内部温度を監視します。

分散サイトのポートフォリオ全体、特に輸送ハブや複数拠点の商用展開のキャビネットの簡単なメンテナンス ログを保持すると、障害がネットワークの稼働時間に影響を与える前に、事前のファン交換やブラケットの再トルクの計画を容易に行うことができます。壁掛けキャビネットは中央のサーバー ルームよりも頻繁に訪問されないスペースに設置されることが多いため、一般に、機器のアラームだけに頼って問題の発生にフラグを立てるよりも、定期的な検査ルーチンを確立する方が効果的です。
